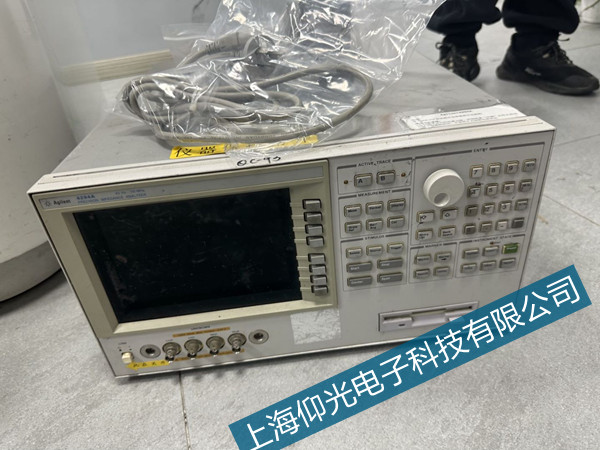

阻抗分析儀維修型號：安捷倫4294A。 報修故障：開機自檢報錯；跡線不穩，不能測量。 故障檢測：檢查信號源，發現信號源輸出不正常，A2控制板故障，A2控制板上個別元件擊穿，導致輸出源信號不正常。 維修措施：更換損壞器件，修復故障模塊，整機重新校準，調整指標。 儀器自檢成功，全面檢測確認儀器沒有問題后返還給客戶 先進入面板中的按鍵Cal ，選擇“Accessory”，選擇使用的夾具型號，如16192A.然后在儀器的顯示屏的軟面板上選擇Calibration，再選擇Execute Cal，對E4991B 自帶的 Test Head 端口做校準。校準件用儀器自帶的16195B校準套件，分別和端口連接上Open，Short，Load校準件，點擊open做開路校準，校準完成后會在open按鍵上打勾，其他的校準類似。三項校準完成，在Low Loss Capacitor下方的灰色的Done按鍵自動變成亮色的顯示，并且按下Done。至此，Test Head 端口校準完成。
