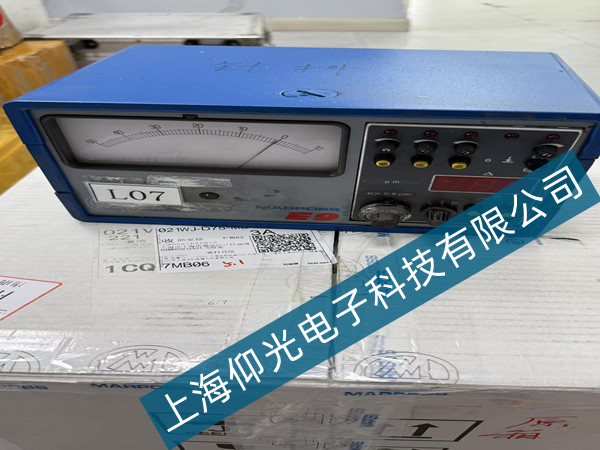

馬波斯測量?jī)xJ8016799015無法開機故障檢修方法
【作者】:YX 【發布時間】:2025-6-7 【來源】:上海仰光電子科技有限公司
馬波斯測量?jī)xJ8016799015無法開機故障檢修方法
一、無法開機故障檢修
電源系統排查
檢查適配器輸出電壓是否符合銘牌標準（通常 24V DC），用萬用表測量插頭端電壓，若異常需更換同規格電源適配器。
打開設備后蓋（需斷電），查看主板保險絲是否熔斷，熔斷時更換 5A/250V 快熔型保險絲，若再次熔斷則可能主板存在短路，需專業人員檢測 MOS 管或電源芯片。
啟動電路檢修
用示波器檢測主板啟動信號端（JP1 接口）是否有 3.3V 高電平脈沖，無信號時需檢查按鍵開關是否氧化（可用酒精擦拭觸點），或主控芯片（STM32 系列）是否虛焊。
二、顯示異常故障處理
屏幕白屏 / 花屏
拆開顯示屏邊框，檢查 LVDS 排線與主板接口是否松動，重新插拔后用絕緣膠帶固定。
若排線接觸良好，用萬用表測量屏供電端（VDD）是否有 5V 電壓，無電壓則檢查主板上的 LDO 穩壓器（如 TPS73633）是否損壞。
顯示數據亂碼
進入設備校準模式（長按 SET 鍵 5 秒），執行 EEPROM 數據重置操作，若無效則可能存儲芯片（24C64）數據丟失，需通過專用編程器燒錄原廠固件。
三、測量數據異常檢修
傳感器信號丟失
檢查傳感器線纜（通常 4 芯屏蔽線）是否破皮或斷線，用萬用表導通檔測量線纜阻值（應＜1Ω），斷裂時需更換同規格線纜（線徑 0.2mm2 以上）。
若線纜正常，在主板端測量傳感器激勵電壓（一般 5V DC），無電壓則檢查恒壓源芯片（如 REF5050）是否損壞。
測量值偏差超范圍
進行零點校準：將標準量塊（10mm）放置測量頭下，按 CAL 鍵進入校準模式，待屏幕顯示 “0.000mm” 后保存設置。
若校準無效，可能是信號放大電路故障，重點檢測運算放大器（OPA2277）的增益電阻（R12、R13）是否變值（標準值 10kΩ±1%）。
四、通信接口故障修復
RS232 接口無數據傳輸
用串口調試工具（如 SSCOM）測試，發送 AT 指令無響應時，檢查 MAX232 芯片的 V + 端（10 腳）是否有 10V 泵電壓，無電壓則更換 MAX232 芯片。
若硬件正常，可能通信協議設置錯誤，需確認波特率（默認 9600）、數據位（8 位）、停止位（1 位）是否與上位機一致。
維修注意事項
拆裝時需佩戴防靜電手環，避免靜電損壞 CMOS 芯片。
傳感器校準需使用馬波斯專用標準件（如 GA016799 校準棒），非專業人員勿隨意調整內部電位器（VR2 為增益調節）。
若涉及主板芯片級維修，建議聯系馬波斯官方服務中心（400-828-9858），提供設備序列號（機身標簽 S/N 碼）獲取原廠技術支持。
