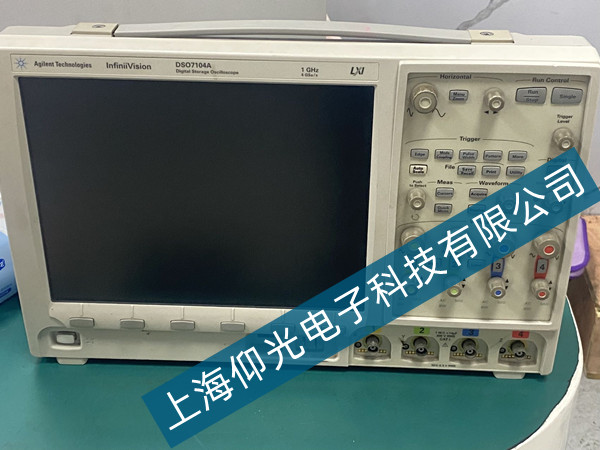

安捷倫通道數字示波器 DSO7104A 屏幕黑屏或無顯示故障維修方法
安捷倫 DSO7104A 數字示波器出現屏幕黑屏或無顯示故障，會嚴重影響儀器正常使用。維修時需從外部連接到內部硬件，再到軟件系統逐層排查，精準定位故障點并修復。
一、檢查外部連接與電源
首先檢查示波器的電源線連接是否穩固，查看插頭有無松動、線纜是否破損，使用萬用表檢測插座輸出電壓是否在儀器額定電壓（100 - 240V 交流電）范圍內。若插座無電壓，需檢查配電箱內對應空開或保險絲是否跳閘、熔斷；若供電正常，檢查示波器電源接口處的保險絲，若保險絲熔斷，更換同規格保險絲后重新開機測試。
同時，確認示波器與外部顯示設備（如有）的連接線纜是否正常，嘗試更換 HDMI、VGA 等信號線，若更換后屏幕恢復顯示，說明原線纜存在故障。另外，檢查屏幕亮度調節旋鈕是否處于最小亮度或異常狀態，適當調節亮度，看屏幕是否有反應。
二、檢測顯示驅動電路
若外部連接與供電正常，故障可能在顯示驅動電路。打開示波器外殼，做好靜電防護措施，使用萬用表測量顯示驅動芯片的供電引腳電壓，對比芯片手冊規定的電壓范圍，判斷供電是否正常。若供電異常，檢查電源濾波電容是否鼓包、漏液，電感是否開路，電阻是否阻值變大，更換損壞元件。
使用示波器檢測顯示驅動芯片的時鐘信號、控制信號波形，觀察其頻率、幅值是否符合標準。若時鐘信號缺失或異常，排查晶振及相關電路，晶振損壞或起振電容參數錯誤，都可能導致時鐘信號異常，需更換晶振或調整電容參數。若驅動芯片本身故障，需根據芯片型號，更換同規格芯片，并確保焊接牢固，避免虛焊。
三、排查屏幕本體故障
若顯示驅動電路正常，需對屏幕本體進行檢測。檢查屏幕是否有明顯物理?yè)p壞，如裂痕、破碎、漏液等，若存在此類情況，只能更換同型號屏幕。若無明顯物理?yè)p壞，使用專業的屏幕檢測工具，向屏幕輸入標準測試信號，觀察屏幕是否有像素點損壞、局部黑屏或花屏等問題。
若屏幕背光源不亮，檢查背光燈管是否損壞，可使用萬用表電阻檔測量燈管電阻，若電阻無窮大，說明燈管已損壞，需更換燈管。同時，檢查背光燈驅動電路，測量驅動芯片的供電、控制信號是否正常，若驅動電路故障，修復或更換相關元件。
四、軟件與系統排查
當硬件檢測無問題時，考慮軟件與系統故障。對示波器進行復位操作，恢復默認設置，查看屏幕是否恢復顯示。若復位無效，檢查儀器固件版本是否過低或存在損壞，從安捷倫官方網站下載最新固件，按照官方指導進行固件升級，升級過程中確保供電穩定，防止固件升級失敗。
若升級后故障仍未解決，可能是系統存儲芯片中與顯示相關的數據損壞，需聯系專業維修人員更換存儲芯片，并重新安裝系統，完成后對示波器進行全面測試，確保屏幕顯示功能恢復正常。
