安捷倫通道數字示波器 DSO7104A 通道無信號顯示故障維修方法
【作者】:YX 【發布時間】:2025-6-21 【來源】:上海仰光電子科技有限公司
安捷倫通道數字示波器維修,數字示波器維修

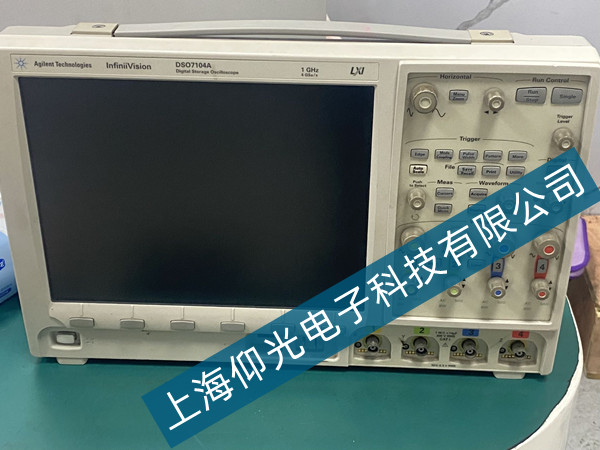

安捷倫通道數字示波器 DSO7104A 通道無信號顯示故障維修方法
安捷倫 DSO7104A 數字示波器出現通道無信號顯示故障，會阻礙正常的信號測量與分析工作。維修時需從外部連接到內部電路，按序排查，找出癥結并修復。
一、檢查探頭與連接
首先檢查信號探頭是否正常。查看探頭外觀有無破損，探針是否彎折、氧化，確保探頭與示波器通道接口緊密連接。使用萬用表檢測探頭的導通性，若探頭內部斷路，會導致信號無法傳輸，需更換同規格探頭。若探頭正常，可嘗試將其連接到其他正常通道，觀察信號是否能正常顯示，若仍無信號，說明探頭連接的通道存在故障；若在其他通道正常顯示，可能是原通道接口接觸不良，可使用無塵布蘸取少量無水酒精清潔接口，去除污垢和氧化層，重新連接后再次測試。
同時，確認探頭的衰減比設置是否與示波器通道設置一致，若兩者不匹配，可能導致信號顯示異�；驘o信號。例如，探頭設置為 10X 衰減，示波器通道也應設置為 10X 衰減，若設置錯誤，需及時調整為正確參數。
二、排查信號輸入通道
若探頭及連接正常，需對信號輸入通道進行檢測。打開示波器外殼，找到信號輸入通道電路板，使用示波器檢測通道前端的衰減電路、放大電路等關鍵節點的信號波形。觀察衰減電阻是否阻值異常，若電阻損壞，會使信號衰減比例錯誤，導致無信號顯示，需更換相應電阻；檢查放大電路中的運算放大器是否正常工作，測量其供電電壓是否符合要求，若供電異常，檢查供電線路及相關元件，若運算放大器損壞，需更換同型號芯片。
此外，檢查信號輸入通道中的濾波電路，查看濾波電容、電感是否損壞，若濾波元件失效，可能會濾除有用信號，導致通道無信號顯示，需替換故障元件。
三、檢測信號處理電路
若信號輸入通道正常，故障可能在信號處理電路。信號處理電路包含 ADC 采樣芯片、FPGA 等核心器件。使用邏輯分析儀檢測 ADC 采樣芯片的輸入輸出信號，判斷 ADC 芯片是否正常工作。若 ADC 芯片無輸出信號，檢查其供電電壓、時鐘信號、控制信號是否正常，若供電不足或時鐘信號異常，需排查相關電路；若 ADC 芯片損壞，需更換芯片。
對于 FPGA，檢查其配置芯片及程序是否正常。若 FPGA 程序丟失或配置錯誤，會導致信號無法正確處理和顯示，可嘗試重新燒錄程序。同時，檢查 FPGA 與其他芯片之間的通信線路，查看是否存在虛焊、短路等情況，對于可疑焊點，使用烙鐵重新焊接。
四、軟件與系統排查
當硬件檢測無問題時，考慮軟件與系統故障。對示波器進行復位操作，恢復默認設置，查看通道信號是否恢復顯示。若復位無效，檢查示波器的通道設置參數，如觸發模式、耦合方式、帶寬限制等是否設置正確，錯誤的設置可能導致信號無法顯示，需將參數調整為合適的值。
此外，檢查儀器固件版本是否過低或存在損壞，從安捷倫官方網站下載最新固件，按照官方指導進行固件升級，升級過程中確保供電穩定，防止固件升級失敗。若升級后故障仍未解決，可能是系統存儲芯片中與通道顯示相關的數據損壞，需聯系專業維修人員更換存儲芯片，并重新安裝系統，完成后對示波器各通道進行全面測試，確保信號顯示功能恢復正常。
